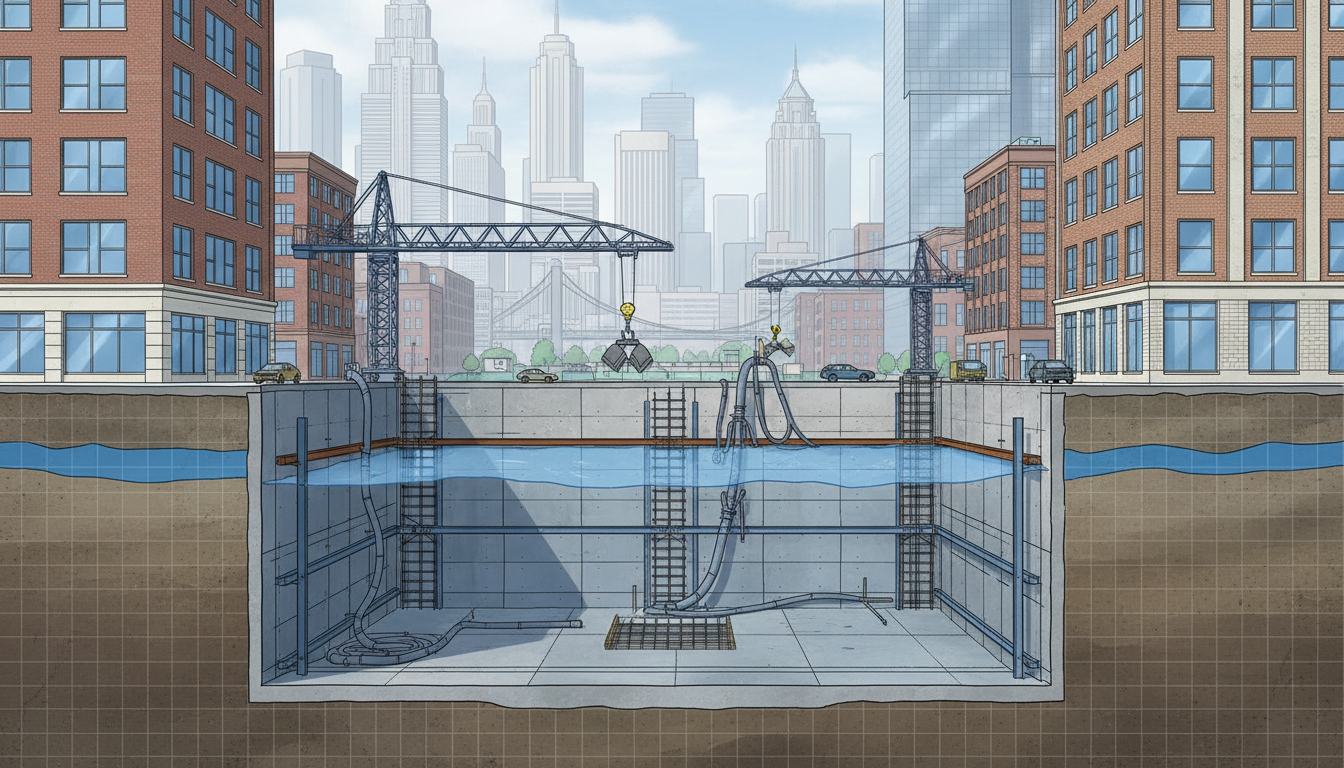

대규모 지하 굴착이 필요한 건축물
대표적인 적용 사례로는
초고층 건축물의 지하층, 대형 지하주차장, 지하철 구조물, 도심 상업시설 등이 있다.
3. 슬러리월 시공 공정 개요
슬러리월의 시공은 다음과 같은 단계로 진행된다.
트렌치 굴착 및 슬러리 주입
굴착과 동시에 슬러리를 주입하여 토압과 수압을 지지한다.
철근 케이지 설치
구조 성능 확보를 위한 철근 케이지를 트렌치 내부에 삽입한다.
콘크리트 타설 (트레미관 방식)
콘크리트를 하부부터 타설하면 슬러리는 상부로 밀려 올라오며 회수된다.
지중 연속벽 완성
최종적으로 지하 외벽 역할을 수행하는 철근콘크리트 벽체가 형성된다.
4. 슬러리월의 구조적 기능
슬러리월은 하나의 공법으로 다음과 같은 기능을 동시에 수행한다.
이로 인해 공기 단축과 공간 효율 측면에서 매우 유리한 공법으로 평가된다.
5. 슬러리월과 방수에 대한 오해
현장에서 흔히 발생하는 오해 중 하나는
**“슬러리월은 완전 방수 구조체다”**라는 인식이다.
실제로 슬러리월은 일정 수준의 차수 성능을 가지지만,
다음과 같은 요인으로 누수가 발생할 수 있다.
패널 간 이음부(Joint)
콘크리트 타설 불량
미세 균열
장기 사용에 따른 열화
따라서 실무에서는 슬러리월 단독이 아닌
워터스탑, 주입 방수, 이중 방수 설계 등을 병행하는 것이 일반적이다.
6. 슬러리월 구조에서의 단열 문제
슬러리월은 두꺼운 콘크리트 구조체이지만,
콘크리트는 열전도율이 높은 재료로
지중의 냉기를 그대로 실내로 전달하는 특성이 있다.
이로 인해 지하 공간에서는 다음과 같은 문제가 반복적으로 발생한다.
벽체 결로
페인트 박리
곰팡이 발생
실내 환경 악화
특히 지하 외벽 단열을 고려하지 않은 경우,
문제는 사용 기간이 길어질수록 더욱 심화된다.
7. 슬러리월 구조에서 단열 설계의 중요성
슬러리월 구조에서는
단열 성능뿐 아니라 습기 저항성, 표면 강도, 마감 연계성까지 함께 고려해야 한다.
단열재 선택 시 주요 검토 항목은 다음과 같다.
습기에 강한 단열 성능
콘크리트면 직접 부착 가능 여부
퍼티·페인트·타일 등 마감재 시공성
장기 내구성 및 표면 강도
화재 안전 성능
이 조건을 충족하지 못할 경우,
단열 시공 이후에도 결로 및 하자는 반복될 수 있다.
8. 결론
슬러리월은 지하 구조물에서 매우 안정적이고 효율적인 공법이지만,
구조적 안정성만으로 실내 환경이 해결되지는 않는다.
특히 지하 공간에서는
슬러리월 구조에 대한 정확한 이해를 바탕으로
방수·단열·결로 관리가 함께 설계되어야 한다.
이는 단순한 시공 문제가 아닌
장기적인 유지관리와 건물 가치에 직결되는 요소다.
최근 골드폭스보드 현장 영상에서 슬러리월에 간단히 이야기했었는데요.
공동주택에 거주하시는 분이라면 알고 계시면 좋을 내용일것 같아 내용 작성해봅니다
지하 구조물에서의 역할과 한계, 그리고 실무적 고려사항
1. 슬러리월의 정의
슬러리월(Slurry Wall)은 지하 굴착 공사 시 토사 붕괴와 지하수 유입을 방지하기 위해 적용되는 지중 연속벽 공법으로,
굴착 과정에서 **슬러리(벤토나이트 또는 폴리머 용액)**를 사용하여 트렌치 벽면을 안정화한 뒤,
최종적으로 철근콘크리트 벽체로 치환되는 영구 구조물을 의미한다.
즉, 슬러리월은 단순한 가설 흙막이가 아닌
지하 외벽·차수벽·구조벽을 동시에 수행하는 복합 구조체이다.
2. 슬러리월이 적용되는 주요 조건
슬러리월 공법은 다음과 같은 조건에서 주로 적용된다.
지하수위가 높은 지역
연약지반 또는 붕괴 위험이 높은 토질
인접 건물과의 이격 거리가 매우 좁은 도심지
대규모 지하 굴착이 필요한 건축물
대표적인 적용 사례로는
초고층 건축물의 지하층, 대형 지하주차장, 지하철 구조물, 도심 상업시설 등이 있다.

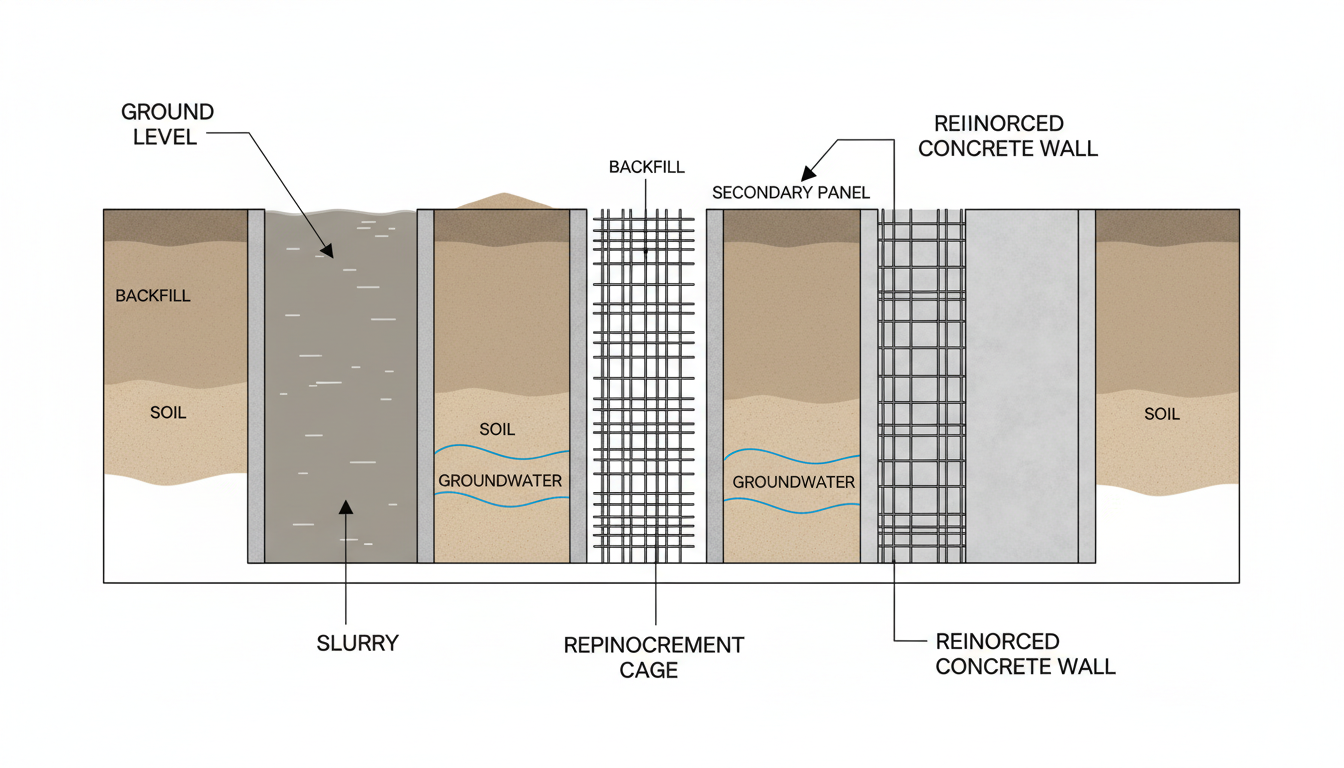

3. 슬러리월 시공 공정 개요
슬러리월의 시공은 다음과 같은 단계로 진행된다.

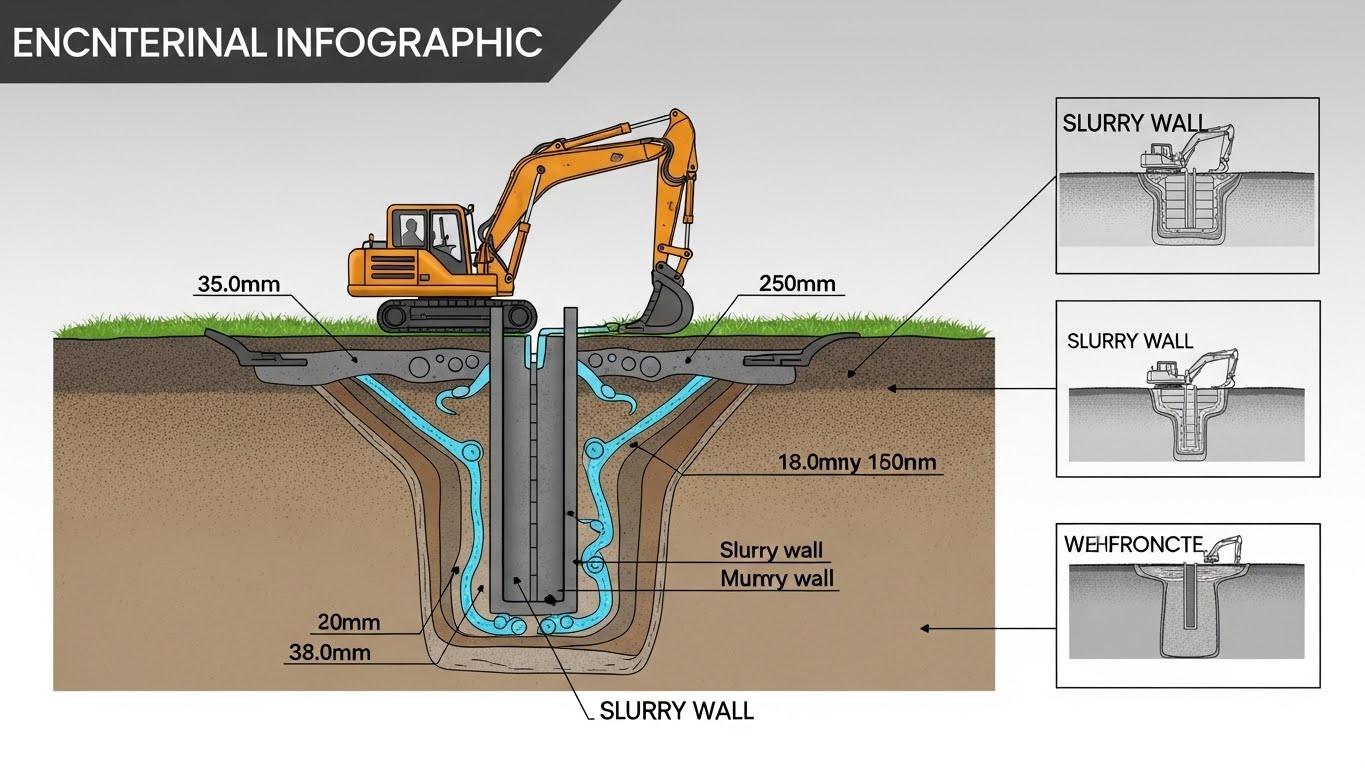

트렌치 굴착 및 슬러리 주입
굴착과 동시에 슬러리를 주입하여 토압과 수압을 지지한다.
철근 케이지 설치
구조 성능 확보를 위한 철근 케이지를 트렌치 내부에 삽입한다.
콘크리트 타설 (트레미관 방식)
콘크리트를 하부부터 타설하면 슬러리는 상부로 밀려 올라오며 회수된다.
지중 연속벽 완성
최종적으로 지하 외벽 역할을 수행하는 철근콘크리트 벽체가 형성된다.
4. 슬러리월의 구조적 기능
슬러리월은 하나의 공법으로 다음과 같은 기능을 동시에 수행한다.
흙막이 기능 : 굴착 중 지반 붕괴 방지
차수 기능 : 지하수 유입 저감
영구 구조체 기능 : 지하 외벽 및 기초 구조 역할
이로 인해 공기 단축과 공간 효율 측면에서 매우 유리한 공법으로 평가된다.

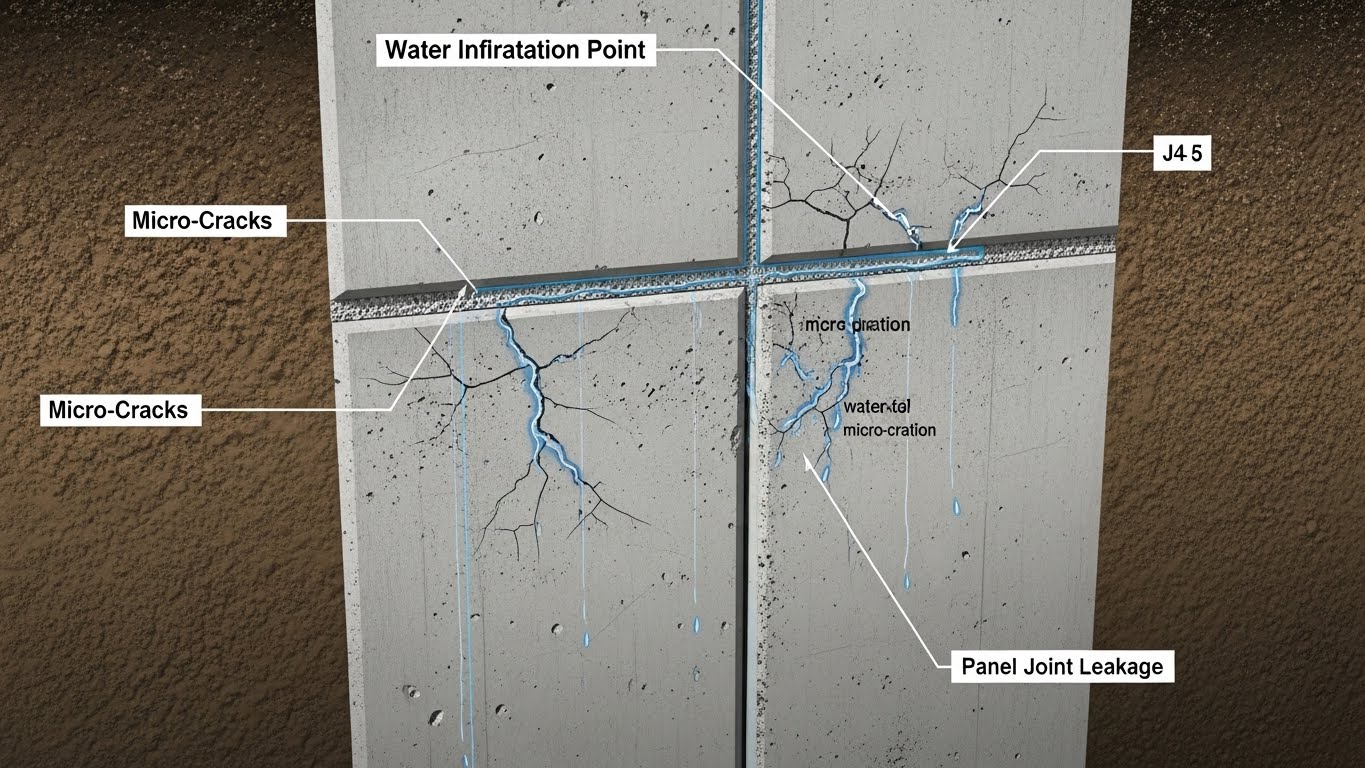

5. 슬러리월과 방수에 대한 오해
현장에서 흔히 발생하는 오해 중 하나는
**“슬러리월은 완전 방수 구조체다”**라는 인식이다.
실제로 슬러리월은 일정 수준의 차수 성능을 가지지만,
다음과 같은 요인으로 누수가 발생할 수 있다.
패널 간 이음부(Joint)
콘크리트 타설 불량
미세 균열
장기 사용에 따른 열화
따라서 실무에서는 슬러리월 단독이 아닌
워터스탑, 주입 방수, 이중 방수 설계 등을 병행하는 것이 일반적이다.

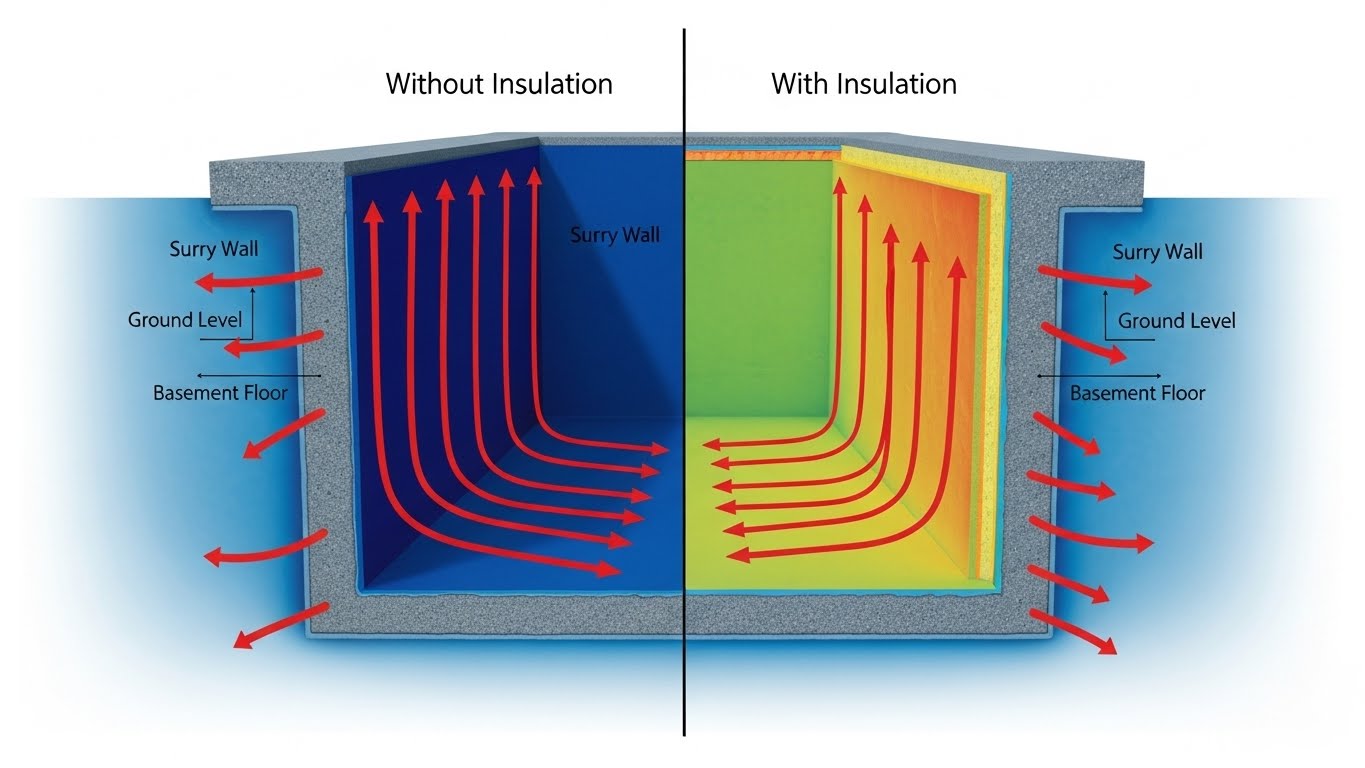

6. 슬러리월 구조에서의 단열 문제
슬러리월은 두꺼운 콘크리트 구조체이지만,
콘크리트는 열전도율이 높은 재료로
지중의 냉기를 그대로 실내로 전달하는 특성이 있다.
이로 인해 지하 공간에서는 다음과 같은 문제가 반복적으로 발생한다.
벽체 결로
페인트 박리
곰팡이 발생
실내 환경 악화
특히 지하 외벽 단열을 고려하지 않은 경우,
문제는 사용 기간이 길어질수록 더욱 심화된다.

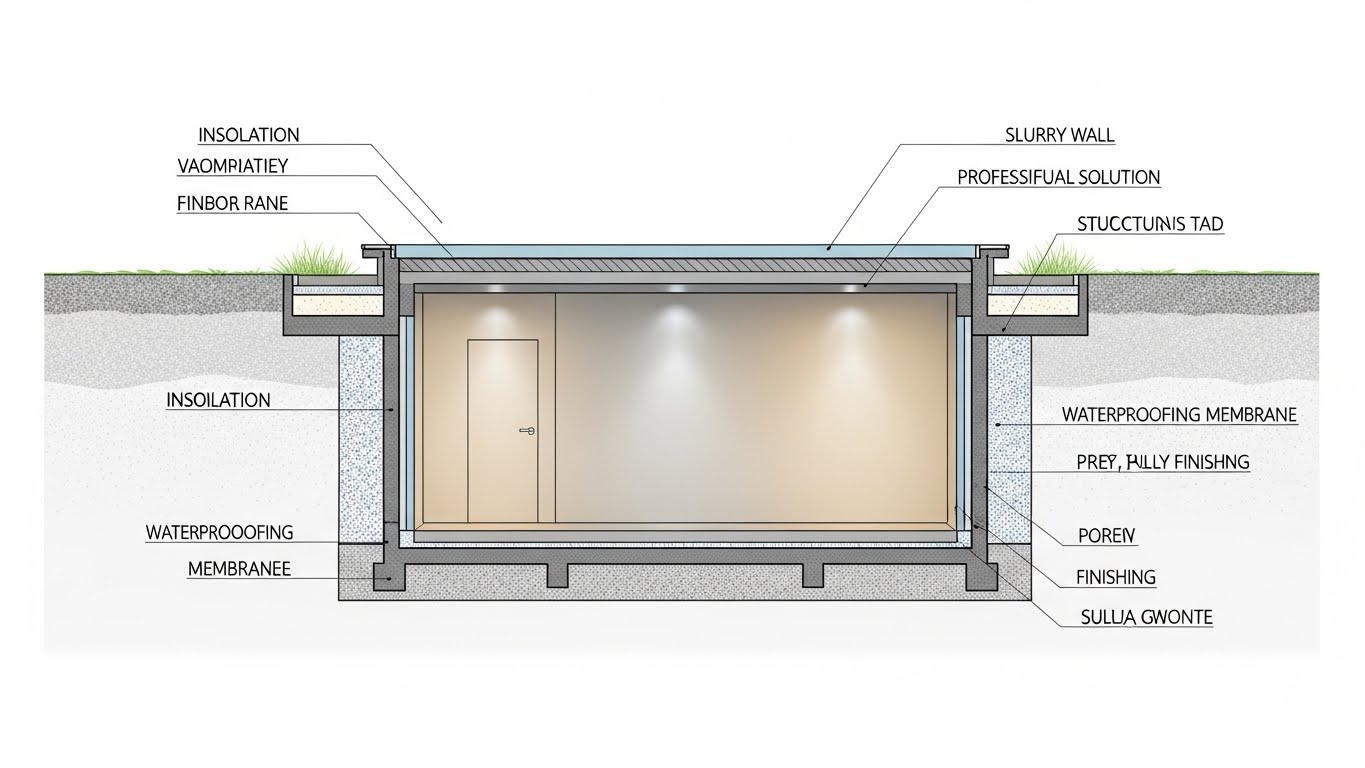

7. 슬러리월 구조에서 단열 설계의 중요성
슬러리월 구조에서는
단열 성능뿐 아니라 습기 저항성, 표면 강도, 마감 연계성까지 함께 고려해야 한다.

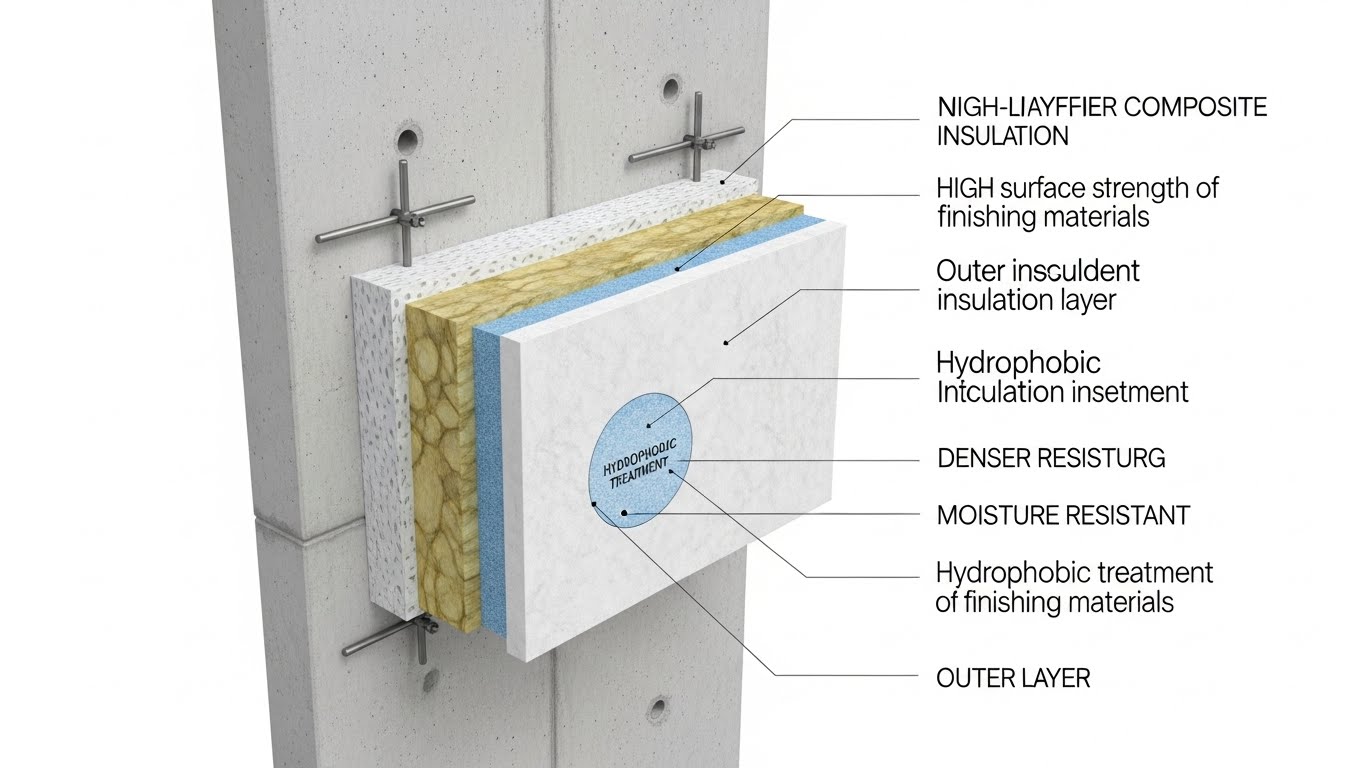

단열재 선택 시 주요 검토 항목은 다음과 같다.
습기에 강한 단열 성능
콘크리트면 직접 부착 가능 여부
퍼티·페인트·타일 등 마감재 시공성
장기 내구성 및 표면 강도
화재 안전 성능
이 조건을 충족하지 못할 경우,
단열 시공 이후에도 결로 및 하자는 반복될 수 있다.
8. 결론
슬러리월은 지하 구조물에서 매우 안정적이고 효율적인 공법이지만,
구조적 안정성만으로 실내 환경이 해결되지는 않는다.
특히 지하 공간에서는
슬러리월 구조에 대한 정확한 이해를 바탕으로
방수·단열·결로 관리가 함께 설계되어야 한다.
이는 단순한 시공 문제가 아닌
장기적인 유지관리와 건물 가치에 직결되는 요소다.
